引言

我司的水库大坝智能安全监测预警系统主要运用北斗高精度卫星定位系统GNSS、坝体深部位移倾斜监测技术、坝体内部渗流渗压监测技术、库区水位水流监测技术等，结合雨量监测等环境监测设备，在坝体表面和坝体深部设立监测站，全天候实时采集坝体位移、沉降、倾斜、水位等各类监测数据，并通过监测物联网技术、监测数据分析技术、分级自动报警技术，水库大坝安全监测平台系统等综合手段，对水库大坝进行全天候自动化监测预警。

一、技术方案

水库坝体在明显滑动前会有一段时期的、从轻微变化发展到较大变化甚至重大变化的形变发展期，形变发展期时间的长短，取决于坝体的老化程度、坝体的设计牢固程度以及库区水位的压力。

坝体监测与坝体深部渗压渗水监测部署方案如下图所示

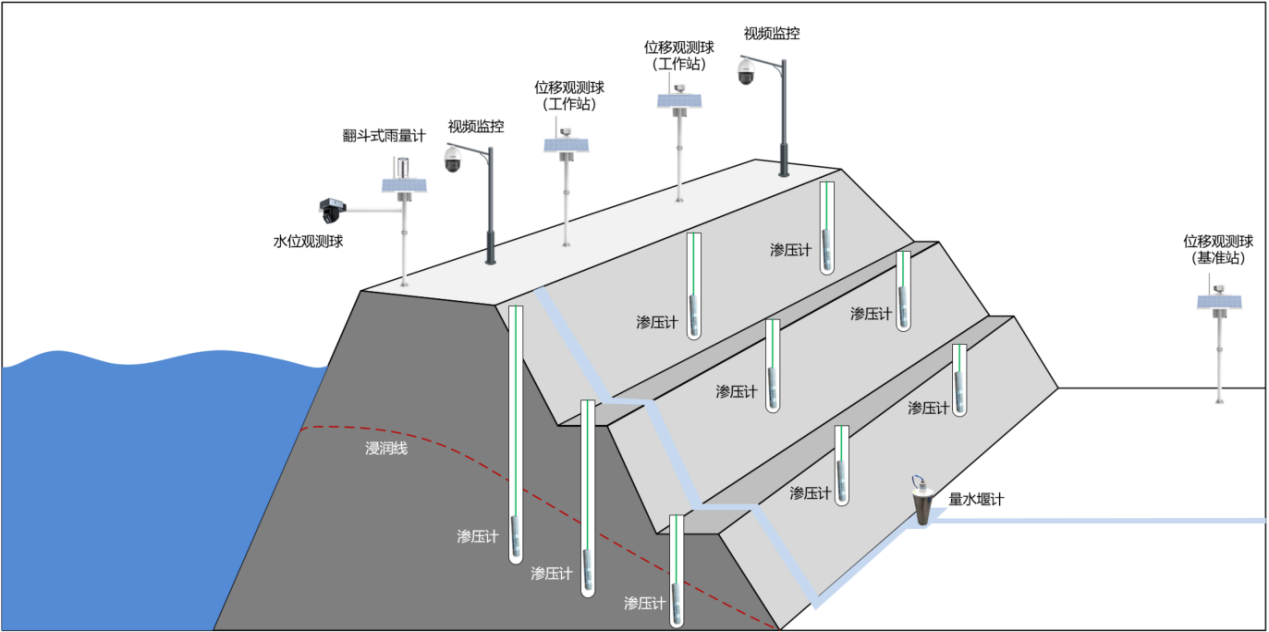

                                 坝体安全监测设备安装示意图

                                      坝体安全监测设备3D示意图

二、监测点配置数量和分布说明

1.监测点配置数量和分布说明

如上图坝体表面位移与渗压水务监测示意图一所示，本方案设计的水库坝体水平垂直位移监测点包含：GNSS基准点、GNSS监测点，位于坝体外侧。以一般分布情况为例：坝体外侧靠近顶部分为3个断面共计布置3个监测点，下一级平台上布置2个监测点，每个监测点间隔40米左右。

坝体渗压力监测点位于大坝外侧。

库区水位监测点，监测库区的水位。

视频监控点，可以根据现场需求增设。

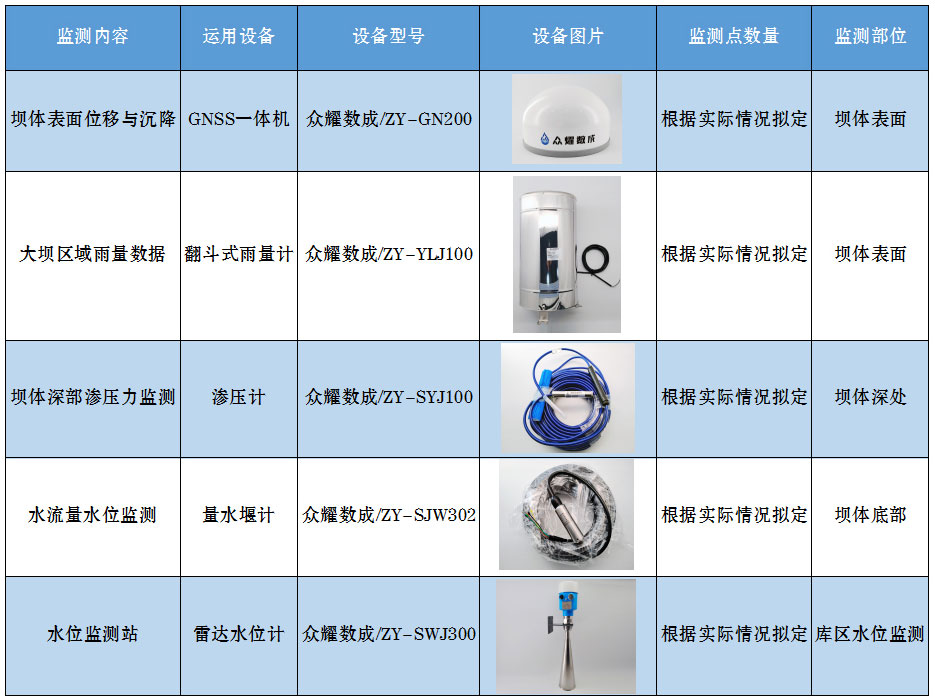

2.监测点与监测主要设备配置表

（以上监测点设备布置情况具体以现场实际情况为准，配置数量和分布仅作参考，详情可咨询我司做进一步现场勘察再给予针对性的解决方案）

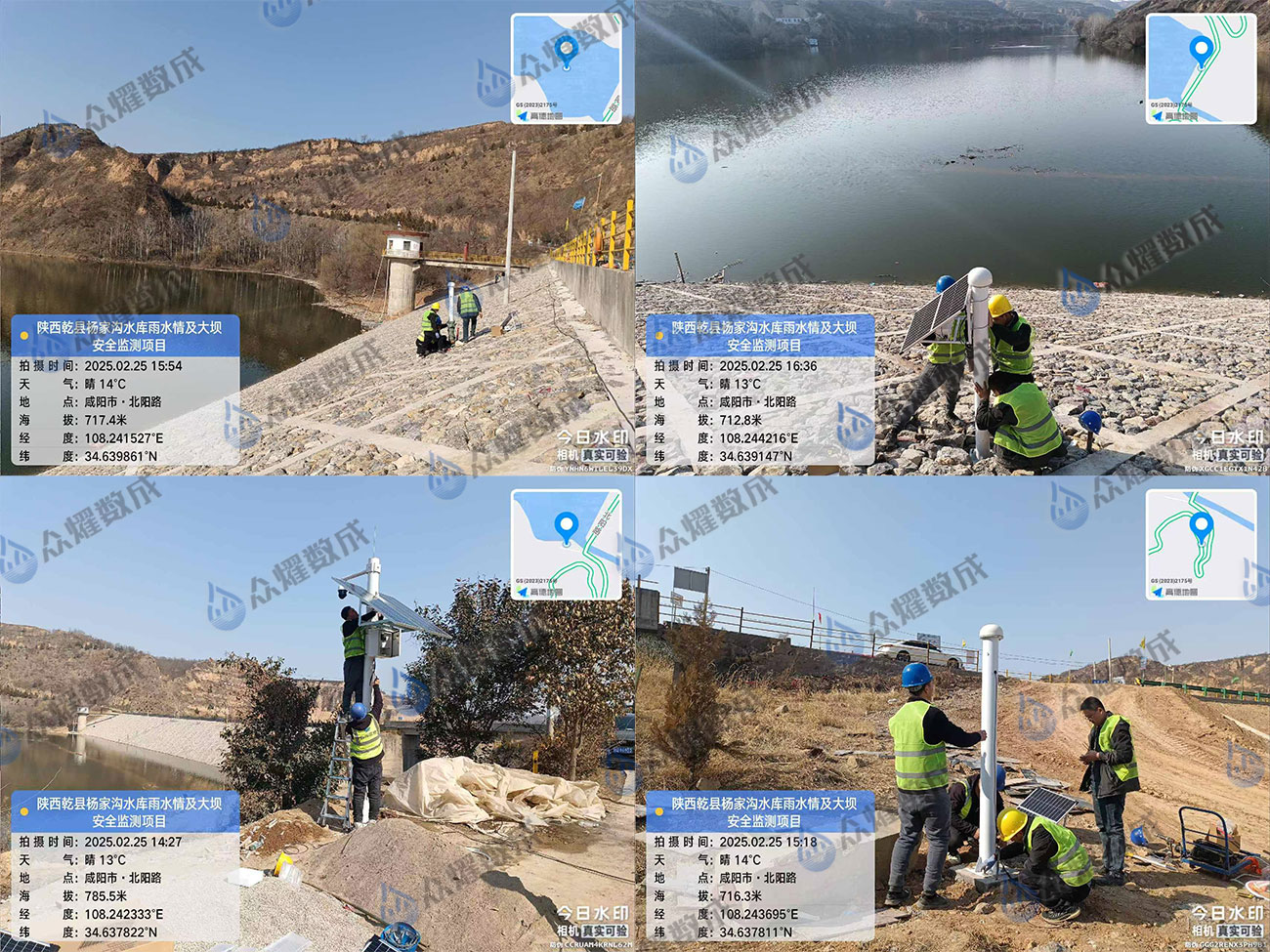

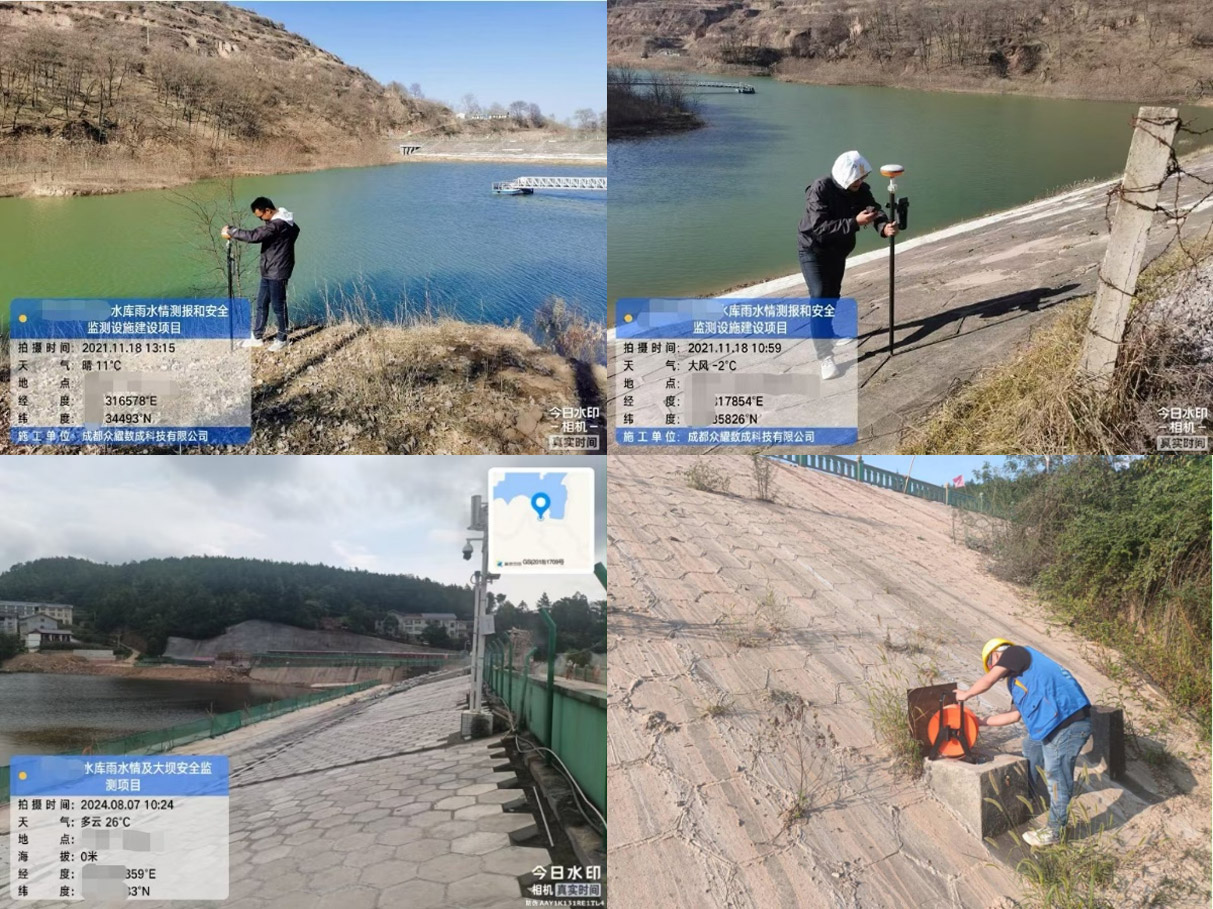

3.监测设备现场安装效果示例图

三、监测方案依据的有关规范和技术标准

本水库大坝监测项目依据的有关规范和技术标准如下：

（1）《国务院办公厅关于切实加强水库除险加固和运行管护工作的通知》（国办发〔2021〕8 号）

（2）《水库大坝安全管理条例》（1991）

（3）《土石坝安全监测技术规范》（SL10-94）

（4）《大坝安全自动化监测系统设备基本技术条件》

（SL/T102-1995）

（5）《水文测报装置遥测雨量计》（GB11931-89）

（6）《水文测报装置遥测水位计》（GB11930-89）

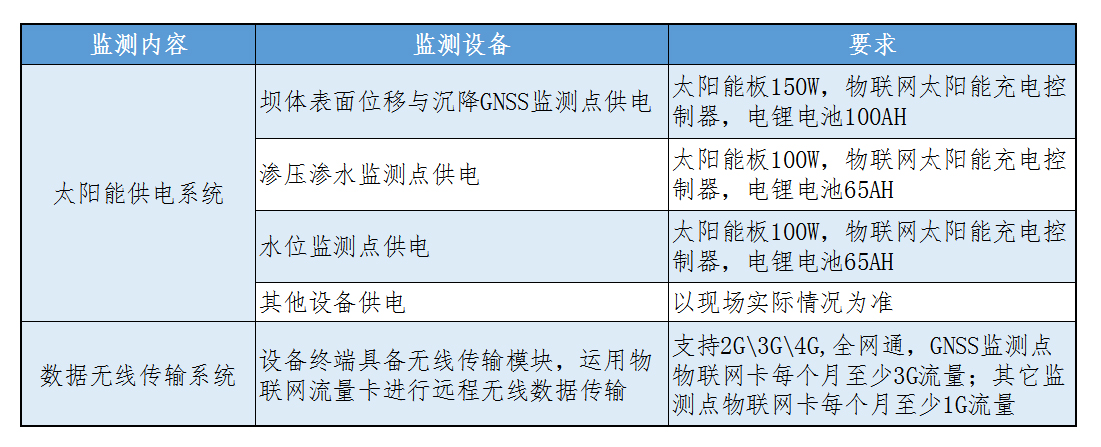

四、太阳能供电与无线数据传输

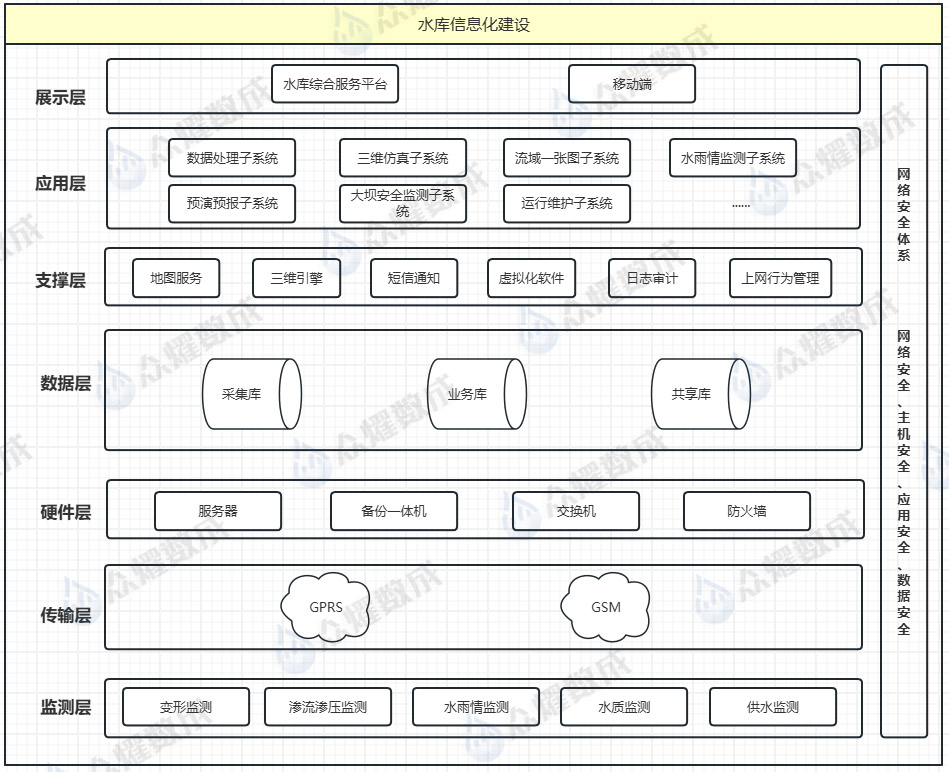

五、监测平台软件介绍

监测平台建设应依据相关规范和技术标准，按照支持资源共享和业务协同的原则进行建设，保证数据资源的共享与高效利用。

监测平台应能实现雨水情测报、大坝安全监测、工程视频监视数据汇集与应用，实现监测信息的信息查询、统计、分析等应用功能，增加、删除、修改等维护功能，以及必要的信息可视化功能等。

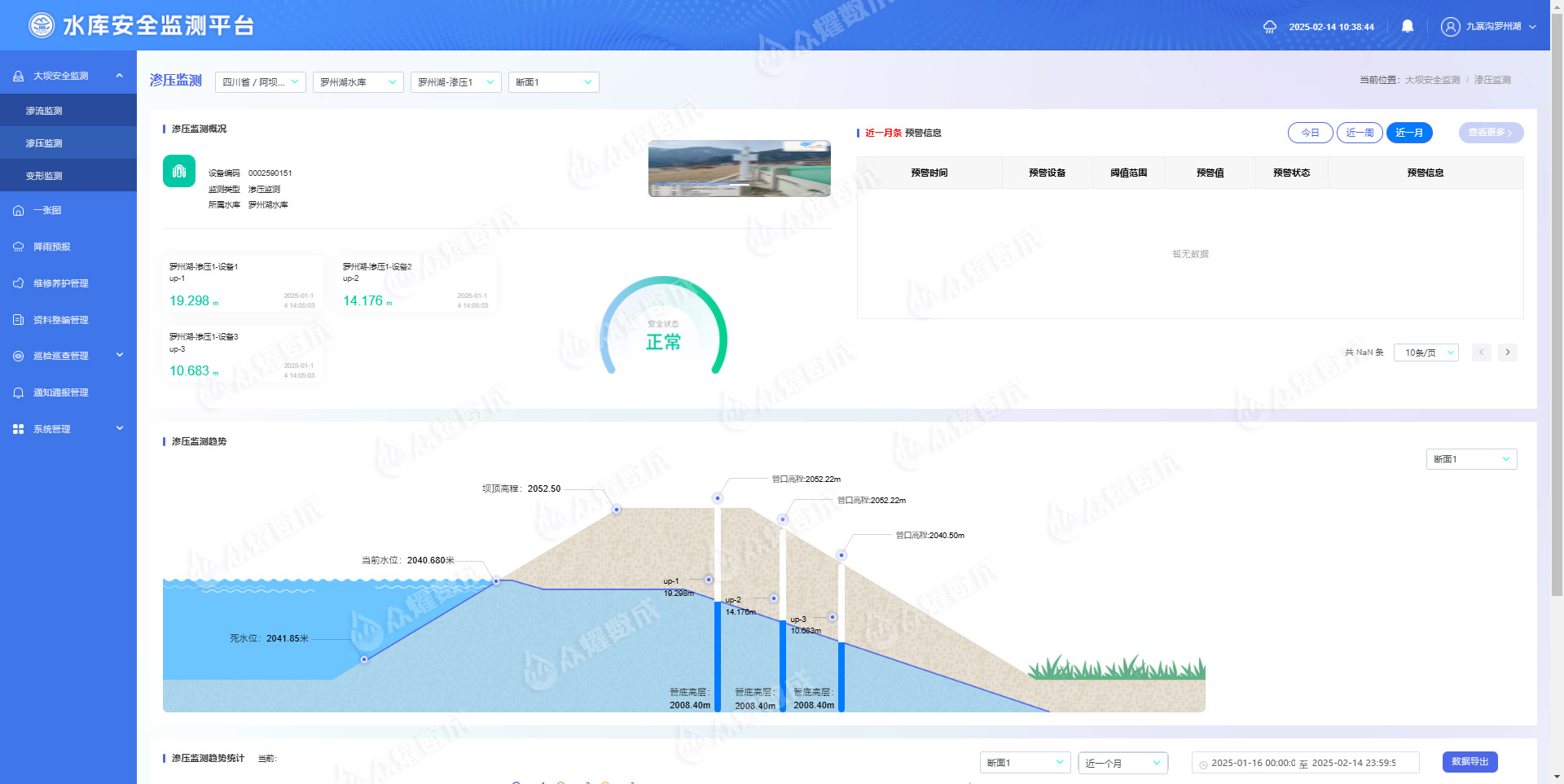

1. 大坝安全监测-渗压渗流变形监测

平台根据前端渗流渗压变形监测等设备手机的数据，对渗流渗压变形监测等数据做收集监测分析，对监测概况，近一个月内的预警信息和前端设备进行展示，实时查看和统计渗流渗压变形监测数据趋势，为使用单位提供水库大坝相关安全监测数据，确保水库大坝安稳运行。

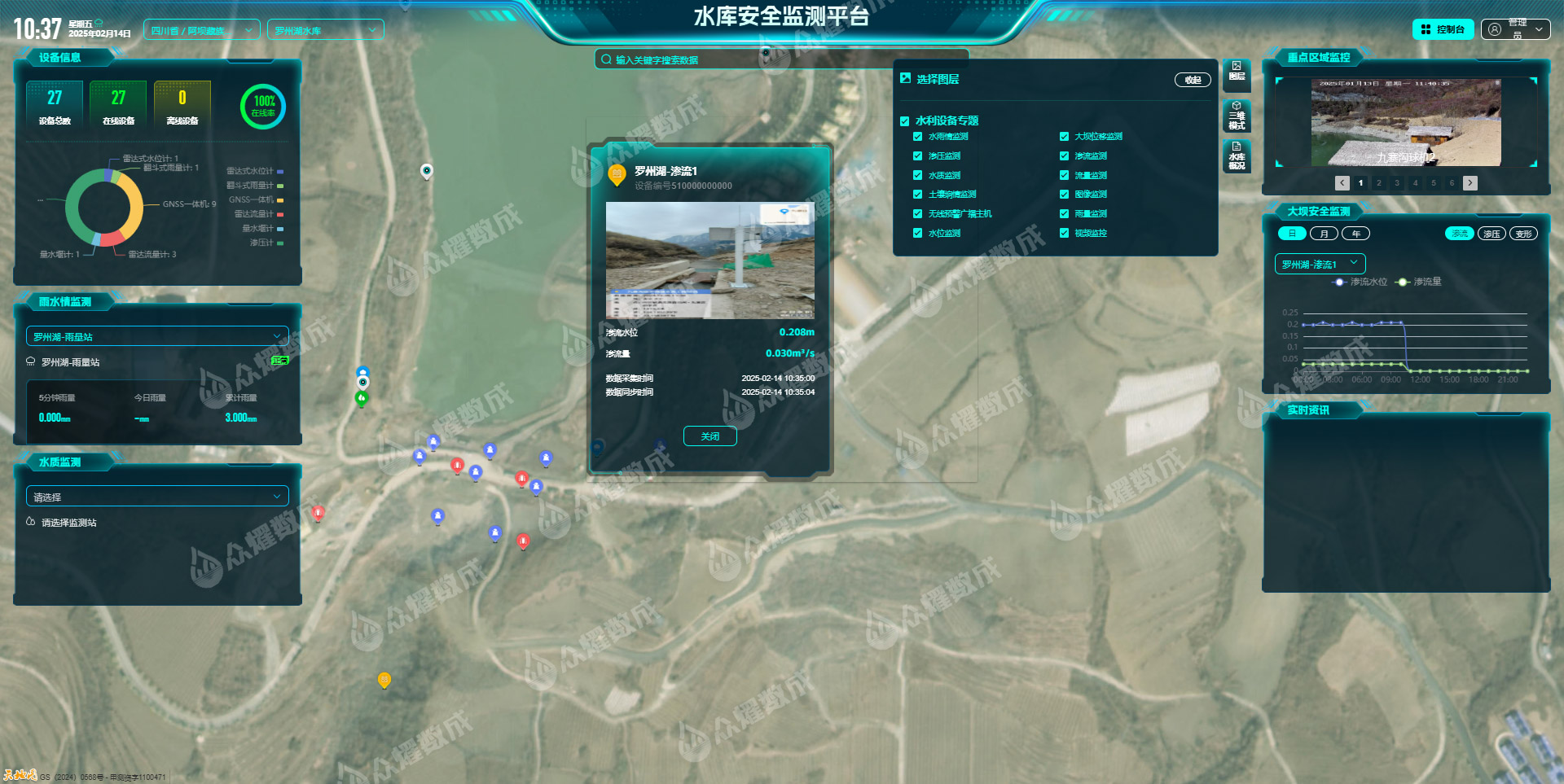

2. 一张图-设备图层

以一张图形式实时展示水利设备基础情况，包括水雨情，大坝位移，渗压，渗流，水质，流量，视频，水位，图像等监测信息。支持点击设备查看现场视频或图片，支持查看设备详细信息和数据采集同步时间。

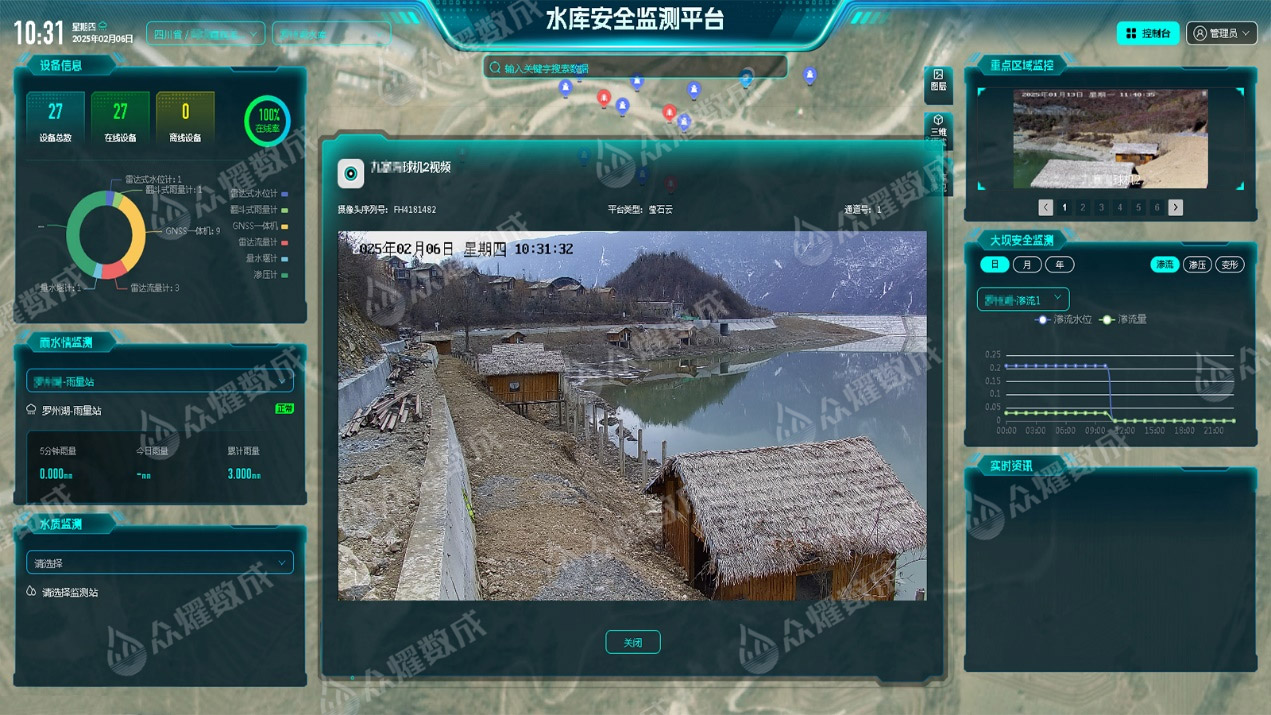

3. 一张图-重点区域监控

  一张图接入前端库区内摄像头，支持查看重点区域实时监控，确保库区人员、设备、水质安全。

六、最近案例

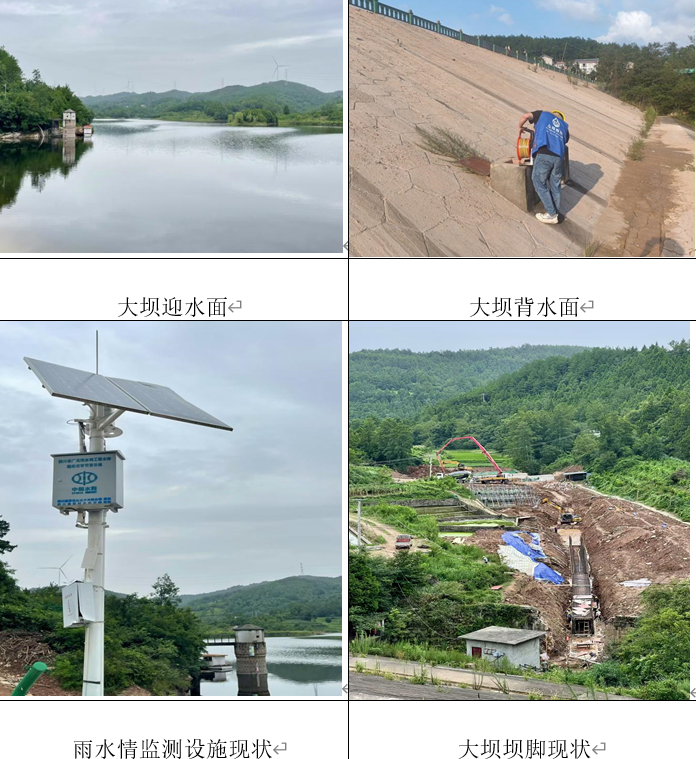

2024年下半年，我司完成广元市某水库除险加固工程信息化建设项目验收，这座水库虽然一直发挥着防洪，灌溉和发电等重要作用，但由于建设时间年代久远，随着时间推移，其监测系统已经稍显落后，无法满足当地业主单位的实际应用需求和水利部门的协调管理，因此当地水利部门决定全面升级监测系统，以确保该水库的长期安全运行。
