1.功能特点

█IP 通信技术：专有IP通信技术，特别适用于嵌入式操作系统，具有源代码量小、占用内存小、运行效率快、可靠性高及稳定性强的优点。

█4G 全网通设计：采用工业级4G全网通模组设计，主备信道均适用，当监测到主信道通信受阻30秒，设备自动切换备用信道通信；当监测到主信道恢复通信后的30秒，设备自动切换回主信道通信，备用信道暂停通信。

█大容量电池供电：标配 105AH@3.6VDC 能量型锂亚电池组（可充电）；并可根据实际应用场景需求，选配外挂拓展锂电池组，进一步提高RTU的电池续航能力。

█超低功耗设计：休眠平均电流低于 50uA，RTU按15分钟采集并存储结1次数据，2个小时上报1次数据的工作频率设置，排除网络信号不良的情况下，锂电池组理论续航能力不低于2年。

█IP68防水设计：采多重防水技术，通过硅胶圈物理密封及电子套件灌胶工艺、高增益防水天线设计，防护等级高达IP68，支持长期浸泡在水中工作，有效解决仪井下防潮、防水问题。

█双核处理器设计：采用ARM高性能32位双核处理器，嵌入式实时操作系统，采用多线程并行运算技术，大幅度提升RTU运行可靠性及稳定性。

█高精度时钟芯片：采用独立5PPM高精度时钟芯片，零点自动校时，确保RTU时钟的一致性，误差小于1秒；用于确保采集、存储、上报、突变报    警、夜间高频采集等一系列功能的有序、可靠、稳定运行。

█大容量数据存储：内置128M高性能Flash存储器，可以根据数据采集时间周期(以秒为单位)进行数据采集并存储。可冻结存储不低于500000个    历史数据。RTU支持设置数据自动上报时间间隔，定时上报10天内的未上报的数据。

█参数克隆：通过串口通道克隆设备所有配置、参数到另一台设备实现换机。

█远程固件升级：支持通过蓝牙或4G无线的方式，对RTU的固件程序进行无线空中升级，以便于对嵌入式软件功能的迭代以及故障修复，有效降低设备运维成本。

█夜间高频采集：实施DMA分区计量系统运行过程中，夜间小流量数据的采集密度会在一定程度上影响到 DMA漏失算法的精准度，可以对RTU配置夜间高频采集及存储周期，在此周期内从常规采集及存储周期自动切换为超高频度采集及存储周期（秒级），以实现 DMA分区计量系统运行过程中对夜间小流量数据的高频采集需求。

█多中心上报：支持4个数据中心上报，可配置为多中心或主备中心模式，工作于多中心模式时，接收来自不同中心的指令并应答；RTU工作于主备中心模式时将优先连接主中心，当主中心连接不成功则连接备用中心。

█RS485 采集功能：支持1路RS485仪表采集接口，支持标准MODBUS-RTU数据采集，兼容目前国际、国内主流的流量仪表协议数据采集。

█脉冲采集功能：采用独立脉冲采集模块，支持3路开关量信号采集接口，实现脉冲机械表的单、双、三脉冲信号采集，兼容霍尔信号和干簧管信号采集，具有正反向计量、逆流报警等功能。

█报文解析: 通过主流浏览器 IE/Chrome 访问解析程序, 解析程序功能包括查看报文解析、原始报文信息查看、设备状态查看、设备指令下发等功能。

2.结构尺寸

下图中，对应设备实物的尺寸单位是毫米。

产品尺寸

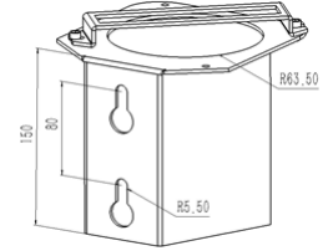

安装支架尺寸

3.安装说明

  3.1接线说明

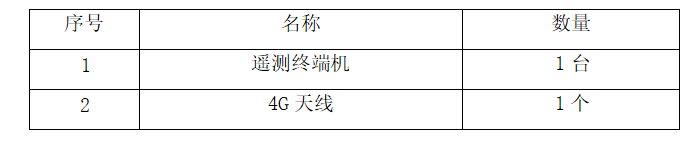

  3.2开箱说明

  小心地拆开包装，确保不损坏包装盒和设备。检查包装盒上的标签，确认产品型号和序列号与您的订单一致。

4.指示灯及按键
